Szczegóły Produktu:
|
| Nazwa: | Silnik Micro Metal Gear | Użycie: | zamek do drzwi,rower,wentylator,sprzęt AGD |
|---|---|---|---|
| Prędkość (obr./min): | 12-1600 obr./min | Moment obrotowy: | 00,3-30 kg.cm |
| Napięcie (v): | 12v/24v | Waga: | 19g |

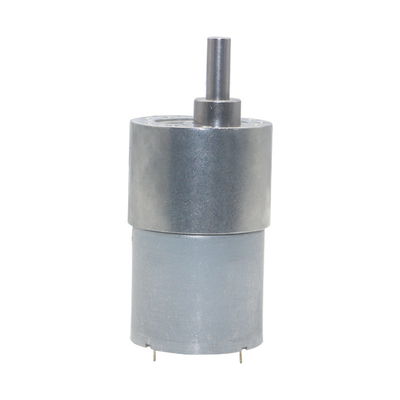

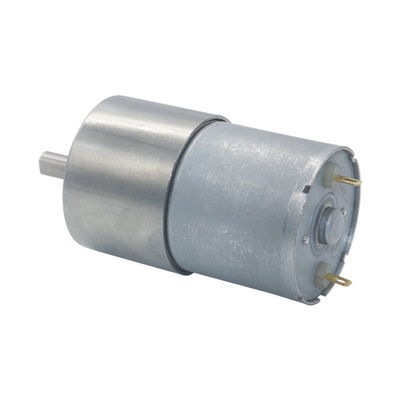

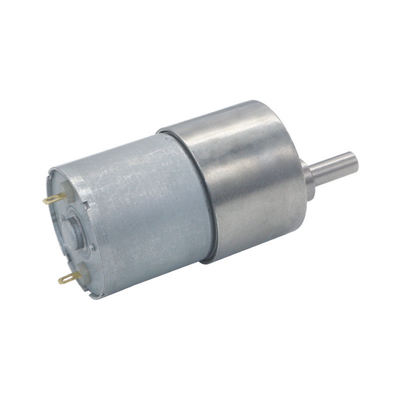

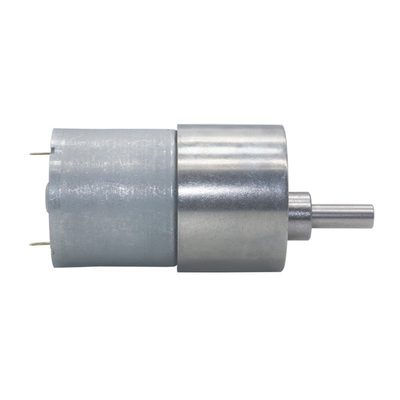

JGB37-3530 37mm Mikro silniki biegów prądu stałego 12v
JGB37-3530 37mm Prężnica 12v silnik prądu stałego 24v silnik biegów
| JGB37-520 Mikro przekładnia Dc Opis silnika: |
Teraz możesz kupić nasz 37 mm silnik prądu stałego z koderem magnetycznymJGB37-520B), i inne powiązane37 mmsilniki skrzyni biegów w następujący sposób:
|
|
|
|
| JGB37-520B | JGB37-3530 | JGB37-3157 | JGB37-3625 |
|
|
|
|
| JGB37-3650 | JGB37-545 | JGB37-550 | ZGA37-3530 |
Ogólne specyfikacje:
* Napięcie: 12 V
* Prędkość bez obciążenia: 16-381 RPM
* Prąd bez obciążenia: 30 mA
* Moment obrotowy:00,3g-3,3kg.cm
* Prąd stacjonarny:0.7A
Napięcie / obroty / wał można dostosować, witamy do konsultacji.
Wprowadzenie silnika:
1Nazwa silnika: JGB37-3530 silnik biegów stałych DC 12V 24V
2. Nomienne napięcie ma napięcie 12V DC i 24V DC
3. DC 12V; Można wybrać prędkość bez obciążenia: 12rpm/20rpm/37rpm/59rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Moment obrotowy pomiędzy 0,5 a 40 KG.CM; moment obrotowy w miejscu pracy: pomiędzy 2 a 54 KG zaleca się, aby obciążenie projektu nie przekraczało momentu obrotowego; wybierz prędkość bez obciążenia w DC 12V,będzie odpowiedni moment obrotowy znamionowy i moment obrotowy stacjonarny, proszę zapoznać się z poniższą tabelą parametrów.
4. DC 24V; można wybrać prędkość bez obciążenia:
7 obr./min/12 obr./min/22 obr./min/35 obr./min/45 obr./min/66/min/107 obr./min/200 obr./min/319 obr./min/600 obr./min/960 obr./min
Moment obrotowy pomiędzy 0,5 a 40 KG.CM; moment obrotowy stacjonarny: pomiędzy 2 a 54 KG zaleca się, aby obciążenie projektu nie przekraczało momentu obrotowego; Wybierz prędkość bez obciążenia w napięciu stałym 24 V,będzie odpowiedni moment obrotowy znamionowy i moment obrotowy stacjonarny, proszę zapoznać się z poniższą tabelą parametrów.
5. kierunek obrotu silnika: CW lub CCW, wsparcie odwrócone;
Sterowanie ruchem silnika w kierunku wskazówek zegara lub w kierunku przeciwnym do wskazówek zegara poprzez zmianę sposobu podłączenia dodatnich i ujemnych elektrod
6. kształt wału silnika: typ D, proszę zapoznać się z poniższą tabelą rozmiarów dla wszystkich wymiarów silnika.
7Materiał biegów: Metalowe biegi sprawiają, że silnik trwa dłużej
8. Prędkość silnika można regulować za pomocą sterownika prędkości. Ten silnik i sterownik prędkości są sprzedawane w połączeniu.
9. . Silnik ma standardowy hałas podczas pracy.Jeśli Twój projekt ma wymagania dotyczące hałasu roboczego silnika, prosimy o konsultację z nami przed zakupem.Damy Ci kilka sugestii.Dziękuję.
Gdy silnik jest odwrócony, dźwięk pracy silnika będzie większy niż obrót do przodu, co jest normalne.
10Połączenie prądu stałego silnika jest bezpieczne; eksperyment udowodnił, że napięcie silnika jest niższe niż 36 V bez żadnego zagrożenia.
11Ten silnik nadaje się do różnych urządzeń mikroautomatycznych.Tak długo, jak potwierdzisz, że napięcie silnika i moment obrotowy wyboru są odpowiednie dla napięcia i obciążenia projektu przed zakupem, nie ma ograniczeń w zakresie zastosowania tego silnika.
Na przykład: Robot; DIY; Zasłony elektryczne; Silniki billboardowe; Urządzenia gospodarstwa domowego itp.
Poniżej znajduje się tabela parametrów silnika
Twoje obciążenie projektu nie powinno przekraczać obrotowego momentu znamionowego silnika, w przeciwnym razie życie silnika zostanie skrócone
Parametry w poniższej tabeli są parametrami dla złącza silnika o napięciu nominalnym 12v/24v
Jeżeli silnik jest podłączony do wchodzącego napięcia nieoznaczonego, wszystkie parametry silnika ulegną zmianie.
Rysunek:
Arkusz danych:
| JGB37-3530 Wolt nominalny DC12V | |||||||||||
| Wskaźnik redukcji | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Brak obciążenia Prąd (ma) | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 |
| Brak obrotów na godzinę | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Moment obrotowy obciążenia (Kg,cm) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| Obroty obciążenia | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Prąd obciążenia (rrA) | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 |
| Maksymalny moment obrotowy (kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | Maksymalnie 40 kg | ||
| Długość skrzynki biegów (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 Wolt nominalny DC24V | |||||||||||
| Wskaźnik redukcji | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Brak obciążenia Prąd (ma) | | < 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
| |
| Brak obrotów na godzinę | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Moment obrotowy obciążenia (Kg,cm) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| Obroty obciążenia | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| Prąd obciążenia (ma) | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 |
| Maksymalny moment obrotowy (kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | Maksymalny ciężar 31 kg | ||
| Długość skrzynki biegów (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
Szczegóły tego silnika:
1Metalowe zęby, zęby są odporne na rdzew i są trudne do korozji, promując płynne i mocne obrotowe silnika
2Pozytywne i ujemne macki okablowania zasilania prądem stałym
3Silnik jest wykonany z metalu i ma doskonałą przewodność cieplną, co sprawia, że moment obrotowy silnika jest silny.
Specyfikacja silnika 37 mm 3530 DC:JGB37-3530
