Szczegóły Produktu:
|
Stosowanie: | Dla robota inteligentnego samochodu elektronicznego | Komutacja: | Szczotkowane |
---|---|---|---|
Prędkość (RPM): | 15-2000 obr/min | Rodzaj: | Silnik z przekładnią 545 DC z enkoderem |
Efektywność: | IE 1 | Budowa: | Trwały magnes |
Materiał: | Stal nierdzewna | Napięcie: | 6V/12V/24V |
High Light: | Silnik z redukcją prędkości 2000RPM,silnik z redukcją prędkości Rosh,mini metalowy motoreduktor 2000RPM |

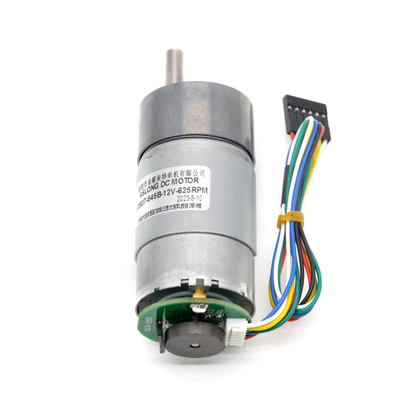

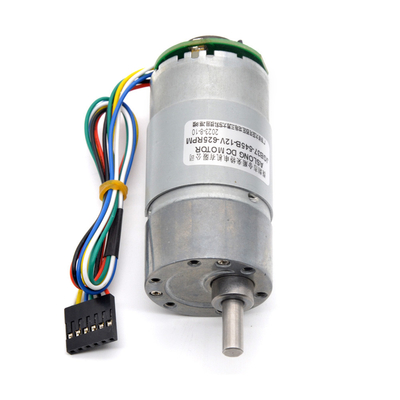

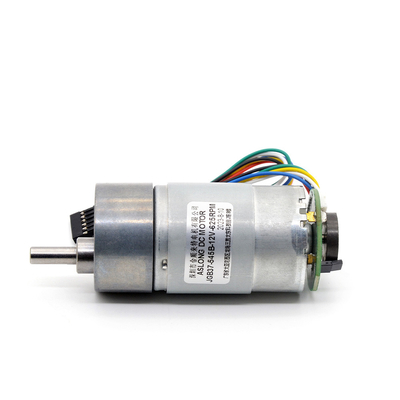

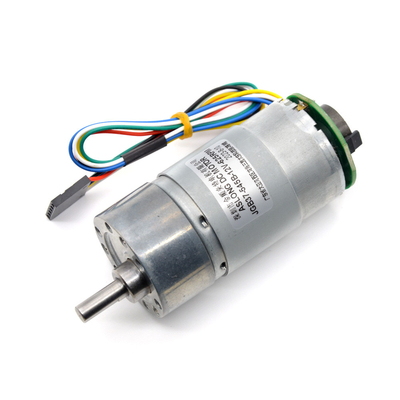

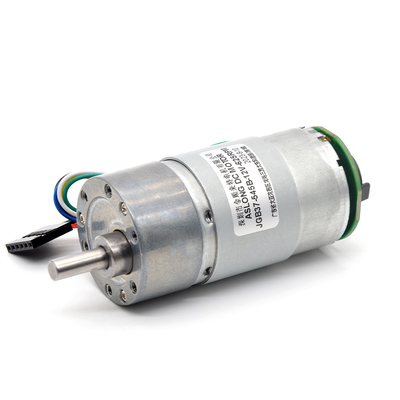

Silnik z przekładnią redukcyjną o prędkości obrotowej 2000 obr./min Wysoki moment obrotowy 24 V DC z enkoderem
24 V DC 15 do 2000 obr./min Silnik z przekładnią redukcyjną o wysokim momencie obrotowym z enkoderem Holzer i metalową skrzynią biegów
Silnik z przekładnią redukcyjną prędkościSpecyfikacja
①Nazwa silnika: Motoreduktor DC z enkoderem
② Napięcie, które możesz wybrać dla tego silnika, to 6 V DC;DC 12 V i DC 24 V
③ Po wybraniu napięcia silnika można wybrać jedną z poniższych prędkości do zakupu.Poniższe prędkości odnoszą się do prędkości silnika bez obciążenia, a nie do prędkości obciążenia;
Na przykład 4RPM oznacza, że silnik obraca się 4 razy na minutę bez obciążenia.
6V DC ;Możesz wybrać prędkość bez obciążenia:
4 obr/min/6 obr/min/11 obr/min/19 obr/min/24 obr/min/35 obr/min/55 obr/min/104 obr/min/166 obr/min/312 obr/min/500 obr/min.
DC 12V ;Możesz wybrać prędkość bez obciążenia:
8 obr/min/12 obr/min/23 obr/min/37 obr/min/47 obr/min/70 obr/min/110 obr/min/208 obr/min/332 obr/min/625 obr/min/1000 obr/min.
DC 24V ;Możesz wybrać prędkość bez obciążenia:
15 obr/min/24 obr/min/46 obr/min/75 obr/min/95 obr/min/140 obr/min/223 obr/min/415 obr/min/660 obr/min/1250 obr/min/2000 obr/min.
Wybierz jedną z prędkości, będzie odpowiedni moment znamionowy obciążenia, więc wybierając prędkość silnika bez obciążenia, zalecamy odniesienie się do momentu znamionowego obciążenia silnika zgodnie z obciążeniem projektu zamiast moment utyku silnika.
Prędkość silnika jest inna, a moment obrotowy silnika również jest inny.Na przykład wybrany parametr silnika to 12 v 8 obr./min, moment obrotowy silnika wynosi 35 kg. CM, jeśli wybrany parametr silnika to 12 v 1000 obr./min, a moment obrotowy silnika wynosi 0,5 kg. CM.Tak więc im niższa wybrana prędkość silnika, tym większy moment obrotowy silnika.I odwrotnie, im wyższa wybrana prędkość, tym mniejszy moment obrotowy silnika.
Niektórzy ludzie będą mieli wątpliwości.Jeśli zakupiona zostanie maksymalna prędkość tego silnika, na przykład 1000 obr./min, jeśli zmniejszymy prędkość silnika z 1000 obr./min do 8 obr./min, gdy silnik pracuje z prędkością 8 obr./min, czy moment obrotowy silnika może osiągnąć 35 kg?
To jest niemożliwe.Gdy prędkość silnika jest regulowana, moment obrotowy silnika również zmniejsza się wraz ze spadkiem prędkości.Na przykład prędkość zakupionego silnika wynosi 1000 obr./min, a moment obrotowy silnika wynosi 0,5 kg. CM.Po zmniejszeniu prędkości silnika moment obrotowy silnika będzie niższy niż 0.5 KG.Jeśli prędkość silnika zostanie znacznie zmniejszona, moment obrotowy silnika również zostanie znacznie zmniejszony.
Jeśli kupisz najniższą prędkość tego silnika, taką jak 8 obr./min, moment obrotowy silnika wynosi 35 kg, jeśli zmniejszysz prędkość silnika z 8 obr./min do 1 obr./min, moment obrotowy silnika będzie również niższy niż 35 kg.
Musisz więc zastanowić się, czy końcowy moment obrotowy silnika może osiągnąć obciążenie twojego projektu po spowolnieniu silnika.Jeśli nie, musisz rozważyć wybór innych niższych prędkości lub innych silników.
Możesz skontaktować się z nami w sprawie zasady zmiany momentu obrotowego wraz z prędkością, pomożemy Ci uniknąć błędów przy zakupie, dzięki!
④ Zakładając, że parametry zakupionego silnika to 12 V 8 obr./min, regulowany zakres prędkości silnika wynosi od 0 obr./min do 8 obr./min, co oznacza, że wybrana do zakupu prędkość jest regulowanym zakresem Maksymalna prędkość.
⑤ Kierunek obrotów silnika: CW lub CCW, wsparcie odwrócone;
Kontroluj obrót silnika w prawo lub w lewo, zmieniając sposób podłączenia elektrody dodatniej i ujemnej.
⑥ Kształt wału silnika: średnica wału silnika wynosi 6 mm, proszę zapoznać się z poniższą tabelą rozmiarów dla wszystkich wymiarów silnika.
⑦Materiał przekładni: metalowe koła zębate wydłużają żywotność silnika
⑧ Silnik emituje standardowy hałas podczas pracy.Jeśli Twój projekt ma wymagania dotyczące hałasu roboczego silnika, skontaktuj się z nami przed zakupem.Podamy Ci kilka sugestii.Dziękuję Ci.
Gdy silnik jest odwrócony, dźwięk pracy silnika będzie większy niż obroty do przodu, co jest normalne.
⑨ Ten silnik jest odpowiedni dla różnych inteligentnych urządzeń, ale przed zakupem musisz dokładnie sprawdzić, czy rozmiar, napięcie, prędkość i moment obrotowy silnika są odpowiednie dla twojego urządzenia.
Poniżej znajduje się wprowadzenie enkodera
①Sygnał wyjściowy: fala prostokątna (domyślnie) faza AB
② Zakres temperatury pracy: od-40 stopni Celsjusza do 120 stopni Celsjusza
③ Ten enkoder jest dwukanałowym i trzykanałowym przyrostowym enkoderem magnetycznym.Nadaje się do użytku w trudnych warunkach.Każdy enkoder magnetyczny zawiera siatkę magnetyczną i czułość magnetyczną do wykrywania silnika.Wyjście ma dwa kanały o kwadraturowym kącie fazowym fali prostokątnej 90 stopni;Silnik obraca się raz, a sygnały A i B wysyłają po 16 impulsów każdy.
④ Specyfikacja enkodera: dwufazowy enkoder AB 17-przewodowy podstawowy sygnał o napięciu 3,3 V lub 5 V
⑤ Specyfikacja okablowania: złącze zaciskowe XH2.5-6PIN
Wprowadzenie połączenia enkodera
(1) czerwona linia: dodatni biegun silnika;podłącz do dodatniego bieguna zasilacza prądu stałego;
(2) Czarna linia: ujemny biegun silnika;podłącz ujemny biegun zasilacza prądu stałego;
(3) Zielona linia: czujnik Halla GND
(4) Niebieska linia: zasilanie czujnika (czujnik Halla Vcc)
(5) Linia żółta: punkt wyjścia sygnału A (czujnik Halla A Vout)
(6) Biała linia: punkt wyjścia sygnału B (czujnik Halla B Vout)
Arkusz danych:
Model: JGB37-545B | Bez obciążenia | Przy ładowaniu | Stoisko | Skrzynia biegów Długość |
|||||
Współczynnik redukcji | Napięcie znamionowe | ||||||||
Prędkość | Aktualny | Moment obrotowy | Prędkość | Aktualny | Moment obrotowy | Aktualny | |||
V | RPM | mama | Kg.cm | RPM | A | KG.CM | A | mm | |
6,3 | 6 | 500 | 100 | 0,2 | 400 | 0,45 | 1,5 | 1,8 | 19 |
10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
19 | 6 | 166 | 100 | 0,8 | 140 | 0,45 | 4,7 | 1,8 | 22 |
30 | 6 | 104 | 100 | 1.2 | 88 | 0,45 | 7,5 | 18 | 22 |
56 | 6 | 55 | 100 | 22 | 47 | 0,45 | 14 | 18 | 24 |
90 | 6 | 35 | 100 | 32 | 29 | 0,45 | 22 | 1,8 | 24 |
131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1,8 | 265 |
168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | Blokada zablokowana | 265 |
270 | 6 | 11 | 100 | 10 | g | 0,45 | 35 | 265 | |
506 | 6 | 6 | 100 | 20 | 5 | 0,45 | 35 | 29 | |
810 | 6 | 4 | 100 | 32 | 3 | 0,45 | 35 | 29 | |
63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
19 | 12 | 332 | 200 | 1,4 | 280 | 1 | 94 | 5 | 22 |
30 | 12 | 208 | 200 | 1,5 | 176 | 1 | 15 | 5 | 22 |
56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | Blokada zablokowana | 24 |
131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
63 | 24 | 2000 | 400 | 01 | 1660 | 1,9 | 6 | 11 | 19 |
10 | 24 | 1250 | 400 | 1,6 | 1050 | 1,9 | 10 | 11 | 19 |
19 | 24 | 660 | 400 | 03 | 558 | 1,9 | 19 | h | 22 |
30 | 24 | 415 | 400 | 3,9 | 350 | 1,9 | 30 | 11 | 22 |
56 | 24 | 223 | 400 | 09 | 187 | 1,9 | 35 | Blokada zablokowana | 24 |
90 | 24 | 140 | 400 | 14 | 115 | 1,9 | 35 | 24 | |
131 | 24 | 95 | 400 | 20 | 80 | 1,9 | 35 | 265 | |
168 | 24 | 75 | 400 | 26 | 62 | 1,9 | 35 | 265 | |
270 | 24 | 46 | 400 | 35 | 38 | 1,9 | 35 | 265 | |
506 | 24 | 24 | 400 | 35 | 20 | 1,9 | 35 | 29 | |
810 | 24 | 15 | 400 | 35 | 13 | 1,9 | 35 | 29 |
