Szczegóły Produktu:
|
| Stosowanie: | Dla majsterkowiczów | Komutacja: | Szczotkowane |
|---|---|---|---|
| Prędkość (obr/min): | 6-1600 obr/min | Rodzaj: | Silnik z przekładnią DC z enkoderem |
| Efektywność: | IE 1 | Budowa: | Trwały magnes |
| Materiał: | Stal nierdzewna | Napięcie: | 12V/24V |
| High Light: | Silnik z przekładnią wału 1600 obr./min,motoreduktor z wałem 37 mm,motoreduktor o małym rozmiarze 1600 obr./min |
||

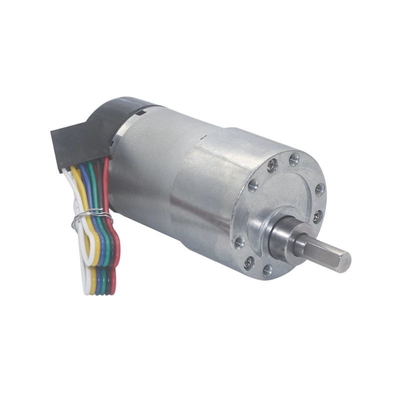

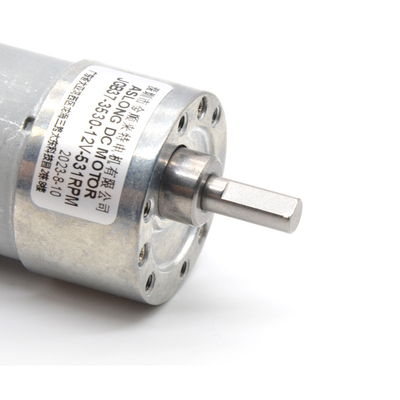

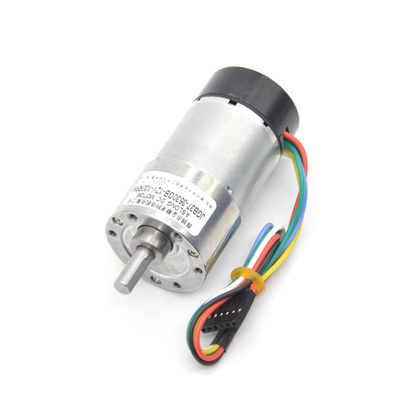

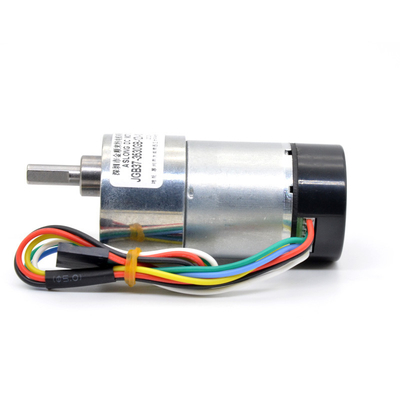

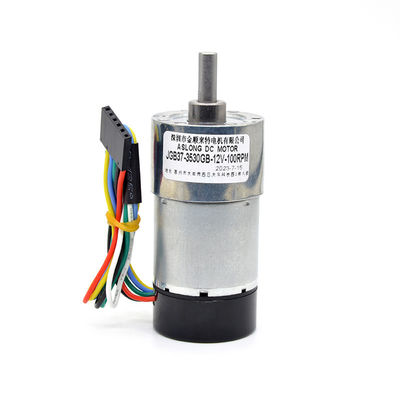

Silnik z wałkiem mimośrodowym o wysokim momencie obrotowym 1600 obr./min 37 mm Osłona ochronna enkodera Halla
12V 24VDC 7-1600RPM 37mm Skrzynia biegów z mimośrodowym wałem przekładniowym z wysokim momentem obrotowym z motoreduktorami z enkoderem Halla z nasadką ochronną

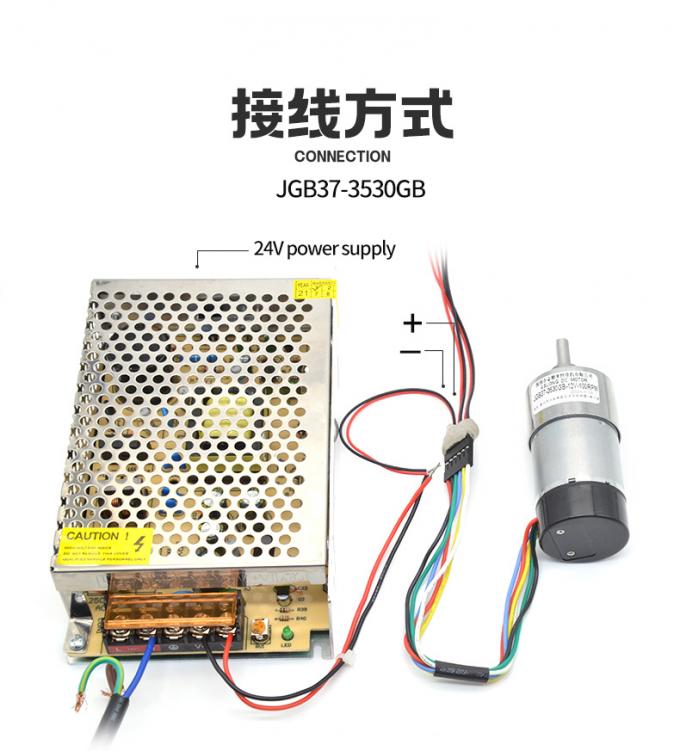

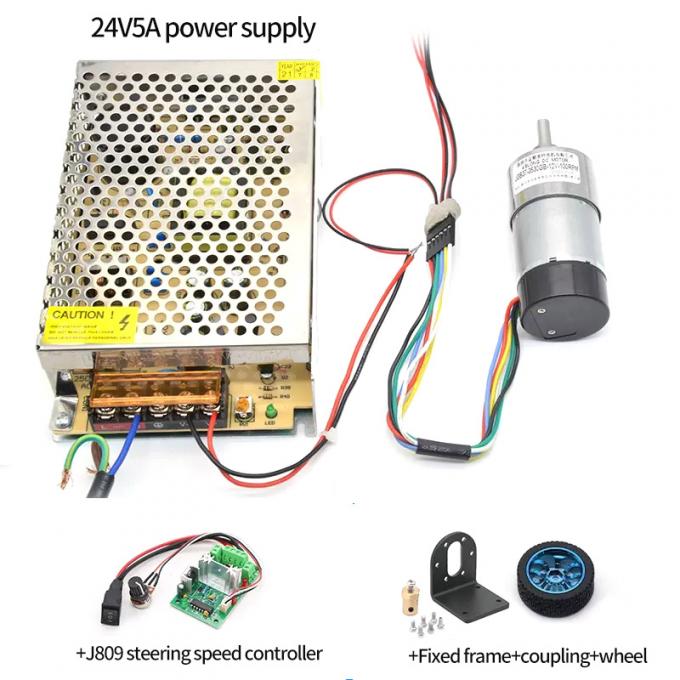

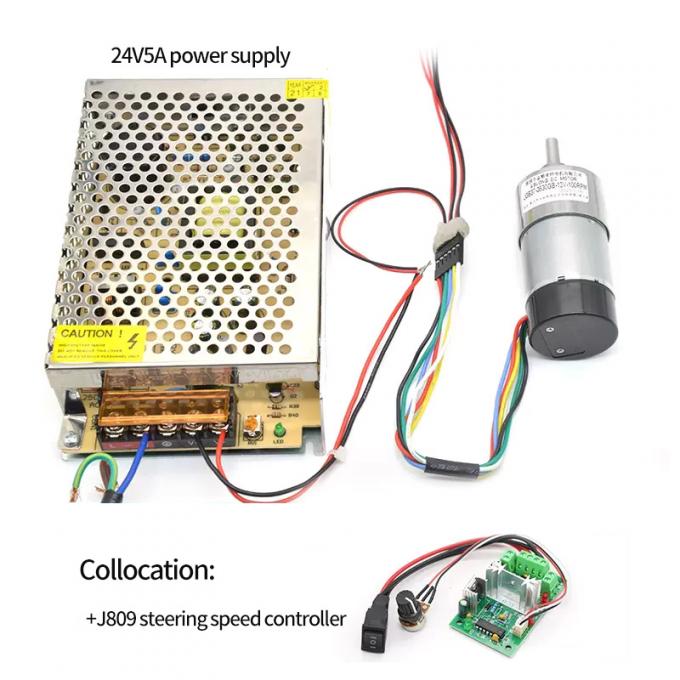

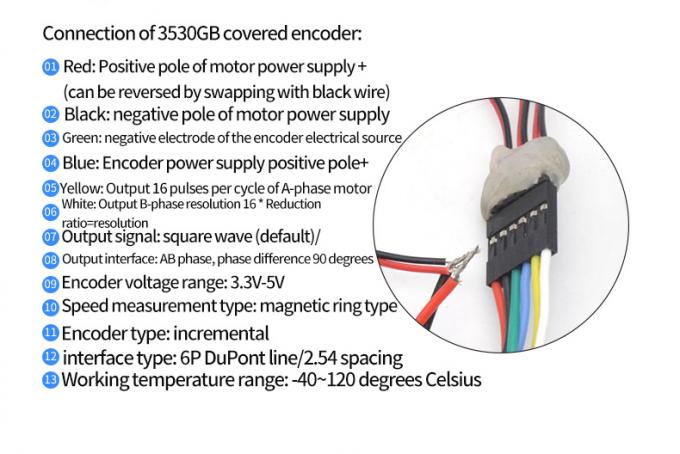

Metoda okablowania
Czerwona linia: biegun dodatni zasilania prądem stałym podłączony do silnika;
Czarny przewód: biegun ujemny zasilania prądem stałym podłączony do silnika;
Zielona linia: Uziemienie czujnika
Niebieska linia: zasilanie czujnika
Żółty przewód: punkt wyjściowy sygnału A
Biała linia: punkt wyjściowy sygnału B
mały rozmiar motoreduktora Wprowadzenie enkodera
1. Wyjątkowe cechy: ten silnik z enkoderem;silnik posiada funkcję pomiaru prędkości;
2. Enkoder ma wysoką wydajność i jest dwukanałowym i trzykanałowym przyrostowym enkoderem magnetycznym.Potrafi dostosować się do trudnych warunków.Każdy enkoder magnetyczny zawiera siatkę magnetyczną i czułość magnetyczną do wykrywania silnika.Kwadratowy kąt fazowy dwóch kanałów wyjścia wynosi 90 stopni Celsjusza fala prostokątna, silnik ma dwie linie sygnałowe, silnik obraca się o jeden obrót, każde wyjście 16 fal prostokątnych

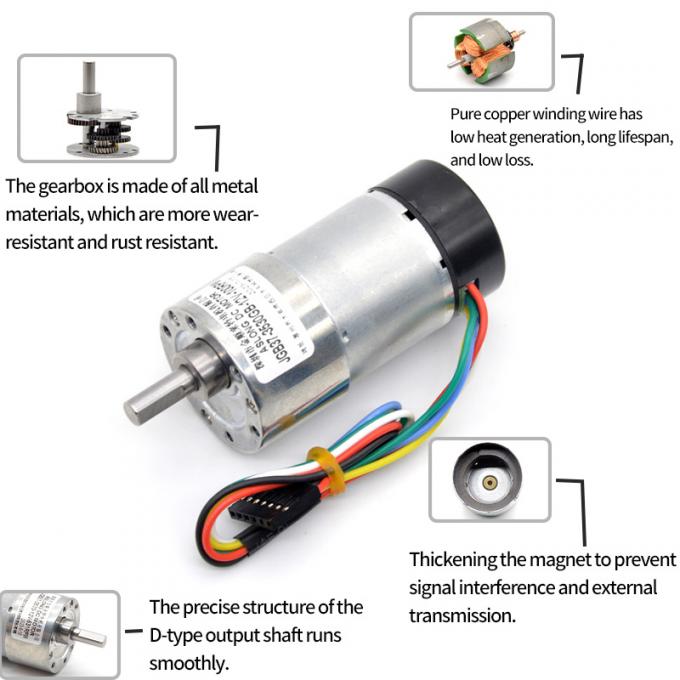

Struktury :
1. Użyj wszystkich metalowych kół zębatych
2. Cewka z czystej miedzi o bardzo wysokiej przewodności i odporności na wysoką temperaturę
3. Silnik ma enkoder, można zmierzyć liczbę obrotów
4. Wykorzystując wysokiej jakości koła zębate, koła zębate są poddawane obróbce cieplnej i są bardziej odporne na zużycie, dzięki czemu silnik działa dłużej.
5. Silnik tego ogniwa nie posiada osłony ochronnej.Jeśli potrzebujesz silnika z osłoną ochronną, skontaktuj się z nami przed zakupem.
Tabela parametrów silnika:
Obciążenie projektu nie powinno przekraczać znamionowego momentu obrotowego silnika, w przeciwnym razie żywotność silnika zostanie skrócona
Parametry w poniższej tabeli są parametrami dla napięcia znamionowego podłączenia silnika 12v / 24v
Jeśli silnik zostanie podłączony do wejścia napięcia nieznamionowego, wszystkie parametry silnika ulegną zmianie.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
