Szczegóły Produktu:
|
Stosowanie: | Sprzęt gospodarstwa domowego, rower elektryczny, samochód | Prędkość (obr/min): | 8-1621 obr./min (bez obciążenia) |
---|---|---|---|
Rodzaj: | 555 mikroprzekładnia planetarna | Funkcja ochrony: | Całkowicie zamknięty |
Moment obrotowy: | 0,8-70 kg. cm | Napięcie (v): | 12-24VDC |
Nazwa produktu: | Silnik przekładni planetarnej Micro DC | Średnica: | 36mm |
Typowe aplikacje: | Elektryczny model zabawkowy, kurtyna | Średnica wału: | 8MM |
High Light: | Silnik przekładni planetarnej 319 obr./min,silnik z przekładnią planetarną 36 mm,silnik planetarny prądu stałego 319 obr./min |

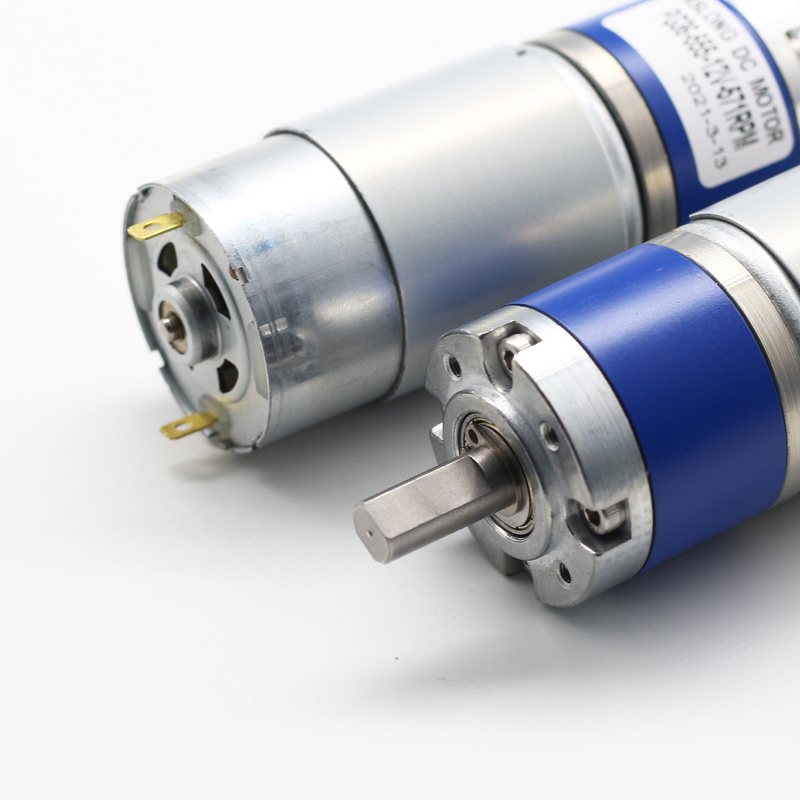

Motoryzacja Silnik mikroprzekładni planetarnej 319 obr./min PG36-555-1260
36mm planetarny silnik z przekładnią na prąd stały, robot Smart Home, silnik z przekładnią sterującą w przemyśle motoryzacyjnym
Specyfikacja:
Parametry motoreduktora planetarnego PG36-555-1260 | ||||||||||||||
Współczynnik redukcji | 3,7 | 5.18 | 13,7 | 19.16 | 26,8 | 50,65 | 70,9 | 99,3 | 139 | 187,4 | 262,4 | 367 | 514,3 | 720 |
Prędkość bez obciążenia (obr/min) | 1621 | 1158 | 438 | 319 | 224 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8 |
Brak prądu obciążenia (A) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
Moment obrotowy (kg.cm) | 0,8 | 1,0 | 3,0 | 4.0 | 6,0 | 11,0 | 15,0 | 16,0 | 21,0 | 22,0 | 34,0 | 42,0 | 45,0 | 45,0 |
Prędkość obciążenia (obr/min) | 1320 | 980 | 360 | 250 | 170 | 96 | 70 | 50 | 3? | 33 | 23 | 14,5 | K>.8 | ?.? |
Prąd obciążenia (A) | 2,1 | 2,3 | 2,0 | 2,1 | 2,0 | 2,0 | 2,0 | 2,0 | 1,8 | 1,6 | 1,6 | 1,6 | L6 | 2,1 |
Moc wyjściowa (W) | 11 | 11,3 | nr 3 | 10,5 | 10,5 | 11,0 | 11,0 | 8,0 | 8,2 | ?.6 | 8,2 | 6,4 | 5.0 | 3,6 |
Moment przeciągnięcia (Kg.cm) | 4,6 | 6 | 10 | 18 | 25 | 37 | 50 | 70 | zakazane stoisko | |||||
Prąd przeciągnięcia (A) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||||
Długość skrzyni biegów (mm) | 26,8 | 32,8 | 38,9 | 45 | ||||||||||
Waga (g) | 376 | 410 | 444 | 475 | ||||||||||
Parametry motoreduktora planetarnego PG36-555-1260 | ||||||||||||||
Współczynnik redukcji | 3,7 | 5.18 | 13,7 | 19.16 | 26,8 | 50,65 | 70,9 | 99,3 | 139 | 187,4 | 262,4 | 367 | 514,3 | 720 |
Prędkość bez obciążenia (obr/min) | 1621 | 1158 | 438 | 319 | 224 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8 |
Brak prądu obciążenia (A) | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 |
Moment obrotowy (kg.cm) | 2,0 | 2,5 | 3.2 | 5.0 | 6,0 | 18,0 | 17 | 17 | 24,0 | 30,0 | 54 | 70 | 70,0 | 70 |
Prędkość obciążenia (obr/min) | 1100 | 770 | 360 | 260 | 188 | 89 | 70 | 53 | 36 | 32 | 22 | 12,0 | 11 | 8,0 |
Prąd obciążenia (A) | 1,3 | 1,5 | 1,0 | 1,1 | 0,9 | 1,6 | 1,0 | 1,0 | 1,4 | 0,9 | 1,0 | 1.2 | 1 | 0,5 |
Moc wyjściowa (W) | 23 | 20,0 | 12,0 | 13,6 | 12,0 | 17 | 12,5 | 9,6 | 9,2 | 10,0 | 12,0 | 8,7 | 8,0 | 5,8 |
Moment przeciągnięcia (Kg.cm) | 4,9 | 7,0 | 16,0 | 22,0 | 23-0 | 50,0 | 70 | 96,0 | zakazane stoisko | |||||
Prąd przeciągnięcia (A) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5 | 5.0 | ||||||
Długość skrzyni biegów (mm) | 26,8 | 32,8 | 38,9 | 45 | ||||||||||
Waga (g) | 376 | 410 | 444 | 175 |
Przypomnienie: obciążenie projektu nie powinno przekraczać znamionowego momentu obrotowego silnika, w przeciwnym razie żywotność silnika zostanie skrócona lub spalona
Wymiary (jednostka:mm):
