Szczegóły Produktu:
|
| Stosowanie: | Dla majsterkowiczów | Komutacja: | Szczotkowane |
|---|---|---|---|
| Prędkość (obr/min): | 6-1600 obr/min | Rodzaj: | Silnik z przekładnią DC z enkoderem |
| Efektywność: | IE 1 | Budowa: | Trwały magnes |
| Materiał: | Stal nierdzewna | Napięcie: | 12v/24v |
| High Light: | Silnik z przekładnią o wysokim momencie obrotowym 37 mm,silnik z przekładnią mimośrodową o wysokim momencie obrotowym,małe silniki z przekładnią prądową Rosh |
||

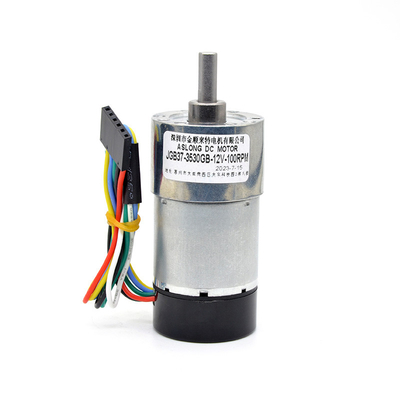

37 mm 12 V 24 V 1600 obr./min Silnik z przekładnią prądową o wysokim momencie obrotowym i enkoderem
37mm średnica całkowicie metalowa skrzynia biegów 12v 24v DC motoreduktor z enkoderem 7RPM do 1600 obr/min Motoreduktor motop wysoki moment obrotowy wał mimośrodowy
Wprowadzenie silnika
1. Nazwa silnika: Silnik z przekładnią DC 12 V 24 V z enkoderem i osłoną ochronną
2. Napięcie znamionowe ma DC 12 V i DC 24 V
3. DC 12V;Możesz wybrać prędkość bez obciążenia:
6 obr/min/10 obr/min/18,5 obr/min/30 obr/min/38 obr/min/56 obr/min/89 obr/min/167 obr/min/267 obr/min/500 obr/min/800 obr/min
Znamionowy moment obrotowy od 0,32 do 41 KG.CM;moment przeciągnięcia: między 1,16-50 kg. CM, zaleca się, aby obciążenie projektu nie przekraczało znamionowego momentu obrotowego;Wybierz prędkość bez obciążenia w DC 12 V, będzie odpowiedni moment znamionowy i moment utyku, zapoznaj się z poniższą tabelą parametrów.
4. DC 24V;Możesz wybrać prędkość bez obciążenia:
12 obr/min/20 obr/min/37 obr/min/60 obr/min/76 obr/min/111 obr/min/178 obr/min/333 obr/min/533 obr/min/1000 obr/min/1600 obr/min
Znamionowy moment obrotowy od 0,4 do 50 KG.CM;moment przeciągnięcia: między 1,7-60 kg. CM, zaleca się, aby obciążenie projektu nie przekraczało znamionowego momentu obrotowego;Wybierz prędkość bez obciążenia w DC 24 V, będzie odpowiedni moment znamionowy i moment utyku, zapoznaj się z poniższą tabelą parametrów.
5. Kierunek obrotu silnika: CW lub CCW, wsparcie odwrócone;
Kontroluj obrót silnika w prawo lub w lewo, zmieniając sposób podłączenia elektrod dodatnich i ujemnych;

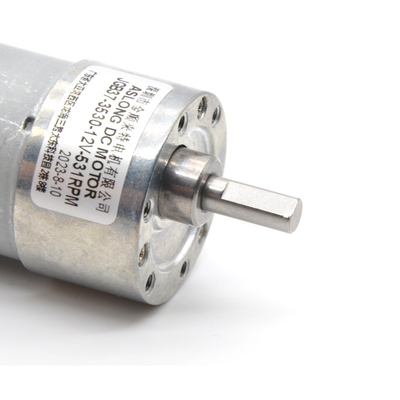

6. Kształt wału silnika: typ D, proszę odnieść się do poniższej tabeli rozmiarów dla wszystkich wymiarów silnika.
7. Materiał przekładni: metalowe koła zębate wydłużają żywotność silnika
8. Prędkość silnika można regulować za pomocą regulatora prędkości.
9. Silnik ma standardowy hałas podczas pracy.Jeśli Twój projekt ma wymagania dotyczące hałasu roboczego silnika, skontaktuj się z nami przed zakupem.Podamy Ci kilka sugestii.Dziękuję Ci.
Gdy silnik jest odwrócony, dźwięk roboczy silnika będzie większy niż obroty do przodu, co jest normalne.
10. Ten silnik jest odpowiedni dla różnych urządzeń mikroautomatycznych.Dopóki przed zakupem potwierdzisz, że wybrane przez Ciebie napięcie i moment obrotowy silnika są odpowiednie dla napięcia i obciążenia Twojego projektu, nie ma ograniczeń co do zakresu zastosowania tego silnika.
Na przykład samochodzik zabawkowy ;Zasłony elektryczne ;Silniki do billboardów ;Sprzęt AGD itp.

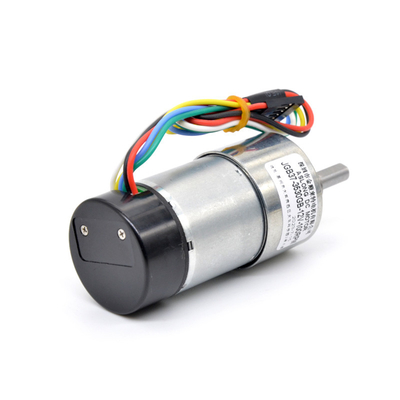

Wprowadzenie do kodera
1. Wyjątkowe cechy: ten silnik z enkoderem;silnik posiada funkcję pomiaru prędkości;
2. Enkoder ma wysoką wydajność i jest dwukanałowym i trzykanałowym przyrostowym enkoderem magnetycznym.Potrafi dostosować się do trudnych warunków.Każdy enkoder magnetyczny zawiera siatkę magnetyczną i czułość magnetyczną do wykrywania silnika.Kwadratowy kąt fazowy dwóch kanałów wyjścia wynosi 90 stopni Celsjusza fala prostokątna, silnik ma dwie linie sygnałowe, silnik obraca się o jeden obrót, każde wyjście 16 fal prostokątnych
Poniżej znajduje się schemat ideowy podłączenia enkodera;wyjście obwodu ;wyjście fali prostokątnej

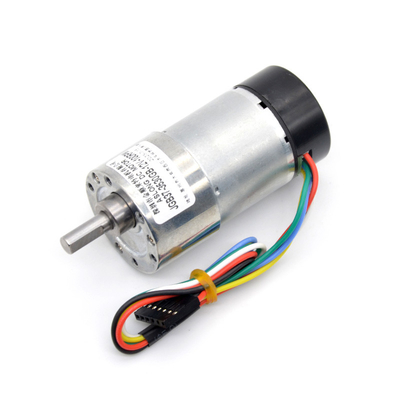

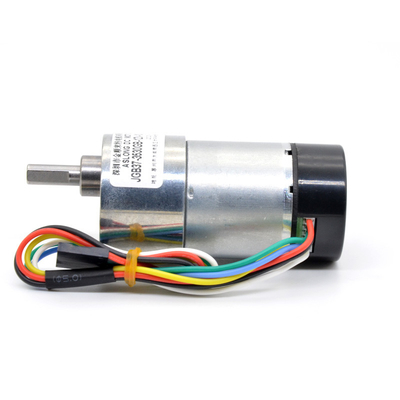

Metoda okablowania
Czerwona linia: biegun dodatni zasilania prądem stałym podłączony do silnika;
Czarny przewód: biegun ujemny zasilania prądem stałym podłączony do silnika;
Zielona linia: uziemienie czujnika
Niebieska linia: zasilanie czujnika
Żółty przewód: punkt wyjściowy sygnału A
Biała linia: punkt wyjściowy sygnału B
Struktury :
1. Użyj wszystkich metalowych kół zębatych
2. Cewka z czystej miedzi o bardzo wysokiej przewodności i odporności na wysoką temperaturę
3. Silnik ma enkoder, można zmierzyć liczbę obrotów
4. Wykorzystując wysokiej jakości koła zębate, koła zębate są poddawane obróbce cieplnej i są bardziej odporne na zużycie, dzięki czemu silnik działa dłużej.
5. Silnik tego ogniwa nie posiada osłony ochronnej.Jeśli potrzebujesz silnika z osłoną ochronną, skontaktuj się z nami przed zakupem.
Tabela parametrów silnika:
Obciążenie projektu nie powinno przekraczać znamionowego momentu obrotowego silnika, w przeciwnym razie żywotność silnika zostanie skrócona
Parametry w poniższej tabeli są parametrami dla napięcia znamionowego podłączenia silnika 12v / 24v
Jeśli silnik zostanie podłączony do wejścia napięcia nieznamionowego, wszystkie parametry silnika ulegną zmianie.
| JGB37-3530 Szybkość napięcia DC12V | |||||||||||
| Współczynnik redukcji | 6.25 | 10 | 18,8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Prąd bez obciążenia (ma) | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 |
| Brak obrotów na minutę | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Moment obciążenia (Kg,cm) | 0,3 | 0,38 | 0,7 | 1.14 | 2,1 | 3.4 | 5 | 6,3 | 10 | 19 | 30 |
| Załaduj RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Prąd obciążenia (mA) | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 |
| Maksymalny moment obrotowy (Kg.cm) | 1 | 1.S2 | 2,8 | 4,5 | 8.4 | 13 | 20 | 25 | Maksymalnie 40 kg | ||
| Długość skrzyni biegów (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
| JGB37-3530 Szybkość napięcia DC24V | |||||||||||
| Współczynnik redukcji | 6.25 | 10 | 18,8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Prąd bez obciążenia (ma) | <S0 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <S0 |
| Brak obrotów na minutę | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Moment obciążenia (Kg,cm) | 0,2 | 0,29 | 0,54 | 1,1 | 1,6 | 2,61 | 3,7 | 4,8 | 7,8 | 14 | 23 |
| Załaduj RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5,6 |
| Prąd obciążenia (mA) | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 |
| Maksymalny moment obrotowy (Kg.cm) | 1 | 1,16 | 2,1 | 4.4 | 6,4 | 10 | 14,8 | 19 | Maks. 31 kg | ||
| Długość skrzyni biegów (mm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
| Możesz kupić silnik JGB37-3530 z enkoderem | |
| Jeśli chcesz tylko mieć oddzielny silnik, możesz wybrać tylko silnik JGB37-3530. | |
| Oferujemy również silnik 3530C |
