Szczegóły Produktu:
|
| Budowa: | TRWAŁY MAGNES | Rodzaj: | Mikrosilnik, silnik przekładniowy, silnik prądu stałego bezszczotkowy |
|---|---|---|---|
| Użycie: | AGD | Komutacja: | Bez szczotki |
| Funkcja ochrony: | Całkowicie zamknięty | wydajność: | czyli 1 |
| Moment obrotowy: | 00,03-16,5 kg.cm | Waga: | 100 g (w przybliżeniu) |

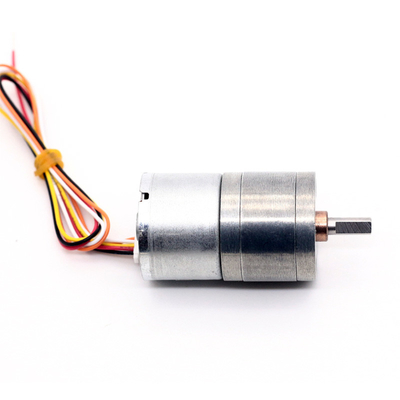

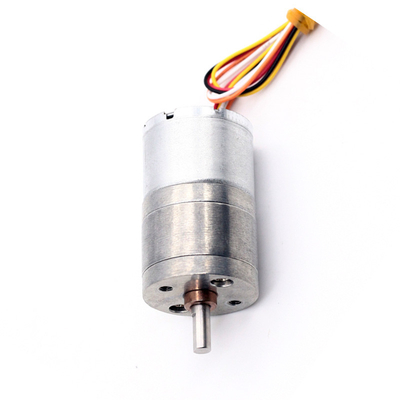

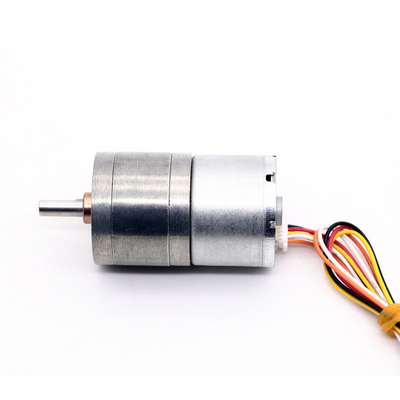

JGA25 2418 silniki prądu stałego bez szczotek o dużym momentu obrotowym 12v 50 obr./min.
JGA25-2418 Długa żywotność bezszczotkowy silnik prądu stałego bezszczotkowy silnik biegów
Właściwości silnika: niski poziom hałasu,długa żywotność,regulowana prędkość,zdolność hamowania, sygnał zwrotny
Średnica silnika: około 25 mm
Długość nadwozia silnika: 18 mm
Średnica wału wyjściowego: 4 mm ((typ D)
Długość wału wyjściowego: 9,5 mm
Długość skrzynki biegów: Wybierz różny współczynnik redukcji poniżej arkusza danych jako odniesienie.
Metoda podłączenia drutu:
Czerwona linia: Power+
Czarna linia:
Żółta linia: wyjście FG, 18 pojedynczych/R
Pomarańczowa linia: sterowanie CCW/CW, pomarańczowa linia Próżny silnik to ccw, gdy pomarańczowa linia łączy moc, silnik to cw.
Biała linia:regulowanie prędkości
Rysunek:
Arkusz danych:
| Model: JGA25-2418 | Brak obciążenia | Na ładowaniu | Styl | Rozmiar ((L) | Waga | |||||||
| Napęd nominalny | Prędkość | Aktualność | Prędkość | Aktualność | Moment obrotowy | Władza | Moment obrotowy | Aktualność | ||||
| Praktyczne napięcie | Wskaźnik redukcji | V | obroty / min | Matka. | obroty / min | Matka. | Kg.cm | W | Kg.cm | A | mm | g |
| 12-24V | 4.4 | 24 | 1977 | 50 | 1500 | 168 | 0.15 | 2.2 | 0.6 | 0.8 | 18 | 100 |
| 12-24V | 9.6 | 24 | 900 | 50 | 682 | 168 | 0.3 | 2.2 | 1.4 | 0.8 | 18 | 105 |
| 12-24V | 21.3 | 24 | 408 | 50 | 308 | 168 | 0.7 | 2.2 | 3 | 0.8 | 19 | 110 |
| 12-24V | 35 | 24 | 245 | 50 | 185 | 168 | 1.17 | 2.2 | 5 | 0.8 | 20 | 115 |
| 12-24V | 47 | 24 | 186 | 50 | 140 | 168 | 1.5 | 2.2 | 6.7 | 0.8 | 20 | 115 |
| 12-24V | 78 | 24 | 111 | 50 | 85 | 168 | 2.8 | 2.2 | 11 | 0.8 | 22 | 120 |
| 12-24V | 103 | 24 | 85 | 50 | 64 | 168 | 3.4 | 2.2 | 15 | 0.8 | 22 | 120 |
| 12-24V | 171 | 24 | 50 | 50 | 38 | 168 | 5.6 | 2.2 | 24 | 0.8 | 24 | 125 |
| 12-24V | 226 | 24 | 38 | 50 | 29 | 168 | 7.5 | 2.2 | 24 | 0.8 | 24 | 125 |
| 12-24V | 377 | 24 | 23 | 50 | 17 | 168 | 12.5 | 2.2 | 24 | 0.8 | 26 | 130 |
| 12-24V | 500 | 24 | 17.5 | 50 | 13 | 168 | 16.5 | 2.2 | 24 | 0.8 | 26 | 130 |
| 12-24V | 4.4 | 12 | 990 | 35 | 740 | 76 | 0.03 | 0.6 | 0.2 | 0.45 | 18 | 100 |
| 12-24V | 9.6 | 12 | 453 | 35 | 340 | 76 | 0.07 | 0.6 | 0.46 | 0.45 | 18 | 105 |
| 12-24V | 21.3 | 12 | 204 | 35 | 150 | 76 | 0.16 | 0.6 | 1 | 0.45 | 19 | 110 |
| 12-24V | 35 | 12 | 122 | 35 | 90 | 76 | 0.28 | 0.6 | 1.7 | 0.45 | 20 | 115 |
| 12-24V | 47 | 12 | 93 | 35 | 70 | 76 | 0.37 | 0.6 | 2.26 | 0.45 | 20 | 115 |
| 12-24V | 78 | 12 | 55 | 35 | 40 | 76 | 0.6 | 0.6 | 3.7 | 0.45 | 22 | 120 |
| 12-24V | 103 | 12 | 42 | 35 | 30 | 76 | 0.8 | 0.6 | 5 | 0.45 | 22 | 120 |
| 12-24V | 171 | 12 | 25 | 35 | 19 | 76 | 1.3 | 0.6 | 8.2 | 0.45 | 24 | 125 |
| 12-24V | 226 | 12 | 19 | 35 | 14 | 76 | 1.8 | 0.6 | 11 | 0.45 | 24 | 125 |
| 12-24V | 377 | 12 | 11 | 35 | 8 | 76 | 3 | 0.6 | 18 | 0.45 | 26 | 130 |
| 12-24V | 500 | 12 | 8.5 | 35 | 6 | 76 | 4 | 0.6 | 24 | 0.45 | 26 | 130 |
Poniżej przedstawiono opis wysokiej jakości materiałów i konstrukcji silnika.
1. Centrum silnika wał wyjściowy
2Wewnętrzna struktura silnika

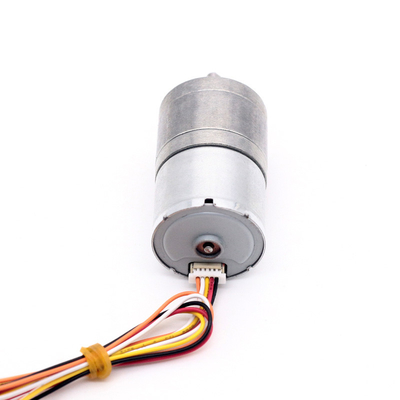

3Konstrukcja okładki dolnej
4/ Port linii
