Szczegóły Produktu:
|
Stosowanie: | Sprzęt gospodarstwa domowego, rower elektryczny, robot | Prędkość (RPM): | 442 obr./min |
---|---|---|---|
Rodzaj: | Mikroprzekładnia planetarna o średnicy 28 mm | Funkcja ochrony: | Całkowicie zamknięty |
Moment obrotowy: | 0,83 Nm | Napięcie (V): | 12-24VDC |
Nazwa produktu: | Silnik przekładni planetarnej Micro DC | średnica: | 28mm |
typowe aplikacje: | Elektryczny model zabawkowy, kurtyna | Średnica wału: | 6mm |
High Light: | Silnik z przekładnią planetarną 442 obr./min,bezszczotkowy silnik z przekładnią planetarną 28 mm,silnik planetarny 442 obr./min |

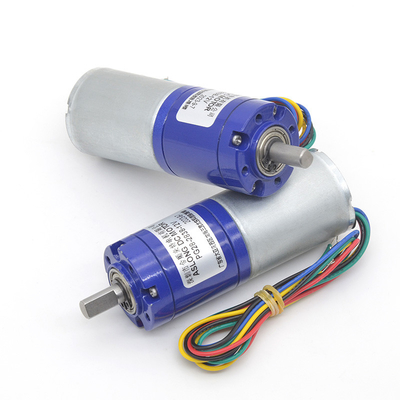

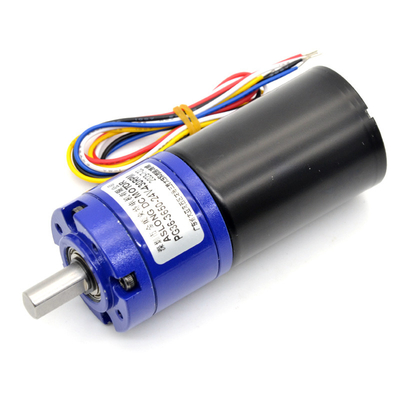

442 obr./min 28 mm bezszczotkowy silnik z przekładnią planetarną Dc Regulowana prędkość PWM
Bezszczotkowy silnik z przekładnią planetarną o wysokim momencie obrotowym i niskim poziomie hałasu Regulowana prędkość PWM o długiej żywotności
Specyfikacja:
Napięcie znamionowe: 24VDC, Zakres napięcia: 0-24VDC
Metalowa przekładnia planetarna
Silnik bezszczotkowy
Moment obrotowy: maks. 8 kg. cm
Moc: maks. 10 W
Kierunek: CW, CCW
Arkusz danych testu obciążenia dynamicznego: 24 442 obr./min
Raport z testu dynamicznego silnika: | |||||||||
NIE(-) | U(V) | ja(a) | Szpilka (W) | PF(-) | F(Hz) | T(Nm) | N(rpm) | Dąb(w) | Skuteczność (%) |
1 | 24.01 | 0,112 | 2,69 | 1 | 0,00 | 0,044 | 447,6 | 2,06 | 76,57 |
2 | 24.01 | 0,114 | 2.73 | 0,997 | 0,00 | 0,044 | 447,9 | 2,06 | 75,45 |
3 | 24.01 | 0,120 | 2,89 | 1 | 0,00 | 0,039 | 447,8 | 1,82 | 62,97 |
4 | 24.01 | 0,148 | 3,56 | 1 | 0,00 | 0,028 | 447 | 1.31 | 36,79 |
5 | 24.01 | 0,180 | 4,33 | 1 | 0,00 | 0,012 | 433,9 | 0,54 | 12.47 |
6 | 24.01 | 0,227 | 5,46 | 1 | 0,00 | 0,06 | 420 | 0,26 | 4,76 |
7 | 24.01 | 0,280 | 6,72 | 1 | 0,00 | 0,029 | 408 | 1,23 | 18,3 |
8 | 24.01 | 0,355 | 8.52 | 1 | 0,00 | 0,06 | 392 | 2,46 | 28,87 |
9 | 23,99 | 0,425 | 10.2 | 1 | 0,00 | 0,099 | 374 | 3,87 | 37,94 |
10 | 23,99 | 0,525 | 12,6 | 1 | 0,00 | 0,131 | 361.7 | 4,96 | 39,63 |
11 | 23,99 | 0,618 | 14,83 | 0,999 | 0,00 | 0,175 | 341.6 | 6.26 | 42,21 |
12 | 23.98 | 0,727 | 17.42 | 0,999 | 0,00 | 0,223 | 319,7 | 7,46 | 42,82 |
13 | 23,97 | 0,847 | 20,31 | 1 | 0,00 | 0,282 | 297,6 | 8.78 | 43.22 |
14 | 23,96 | 0,979 | 23.47 | 0,999 | 0,00 | 0,333 | 271,4 | 9.47 | 40,34 |
15 | 23,96 | 1,132 | 27.12 | 0,999 | 0,00 | 0,399 | 236 | 9.86 | 36,35 |
16 | 23,95 | 1.305 | 31,26 | 0,999 | 0,00 | 0,467 | 206 | 10.07 | 32,21 |
17 | 23,94 | 1,516 | 36,3 | 0,999 | 0,00 | 0,549 | 170 | 9,77 | 26,91 |
18 | 23,94 | 1,760 | 42,13 | 0,999 | 0,00 | 0,642 | 132 | 8.87 | 21.05 |
19 | 23,93 | 1,893 | 45,31 | 1 | 0,00 | 0,727 | 74 | 5,63 | 12.42 |
20 | 23,93 | 1,891 | 45,26 | 1 | 0,00 | 0,83 | 0 | 0 | 0 |
Uwaga:
① Arkusz danych jest testowany przez dynamometr silnikowy, moment obciążenia jest ładowany od małego do dużego (nr 1-20) aż do zatrzymania przez automatyczny dynamometr silnikowy.
② 1N.m≈9.8kg.cm, 1kg.cm≈13,9 uncji.in
RZalecenie dla momentu obciążenia klienta wynosi20% lub mniej momentu przeciągnięcia
Wymiary (jednostka: mm):
CM28-2838 Tryb połączenia: | ||||||
Czarna linia: podłącz biegun ujemny zasilacza- | ||||||
Czerwona linia: podłącz dodatni biegun zasilania + | ||||||
Biała linia: linia cofania cw/cCW.Podłącz białą linię do czarnej linii, aby zmienić kierunek |
||||||
Linia żółta: linia sygnału FG wyprowadza sygnał Halla, sześć sygnałów w kole podstawowego impulsu | ||||||
Niebieska linia: linia regulacji prędkości impulsu PWM może być podłączona do regulatora szerokości impulsu 0-5 V; | ||||||
Czarna linia: podłącz biegun ujemny zasilacza- | ||||||
Uwaga: podłącz niebieski przewód do ujemnego silnika i natychmiast hamuj |
